光器件模块焊接机 脉冲式热压机 亚贝装备技术排线哈巴焊机

• 发布日期：2026-3-4 9:19:09 阅读次数：5

• 光器件模块焊接机 脉冲式热压机 亚贝装备技术排线哈巴焊机

  产品用途：适用于墨盒芯片焊接机,手机电池片焊接机,高密度FPC、FFC与PCB、连接器之间的热压焊接工艺。








  转盘脉冲热压机特点：

  1.因应不同产品，升温速度可供调选。

  2.特种材料焊接头，确保产品受压平均。

  3.备有真空功能，调节对位更容易。

  4.温度数控化，清楚精密。

  5.备有数字式压力计,可预设压力范围。

  6.微电脑控制,精确稳定

  7.可编程曲线包括预热及回流焊温度

  8.适用于各种高密度TAB、TCP压接及FPC、FFC与PCB焊锡压接

  9.振动小，噪音低，电压不波动.

  10.焊头使用钼合金取代传统钛合金，升温降温快，传热系数好，耐腐蚀。

  11.单头双夹具设计，效率高，节约用工成本。




  转盘脉冲热压机规格：







  1. 机器尺寸：610×400×670mm
  2. 工作尺寸：150x150mm
  3. 机器重量：80kg
  4. 工作气压：0.2-0.8Mpa
  5. 电源：AC220V±10% 50HZ,2300W
  6. 升温设置：两段设置，4个预存程序
  7. 工作环境：10-60℃，40%-95%
  8. 焊接压力：1~50Kg
  9. 温度设置：室温~500℃误差±5℃
  10. 热压时间：1~99s
  11. 热压精度：0.2mm
  12. 热压头尺寸：90X5mm脉冲热压机,脉冲式热压机,FPC热压机 YLPC-1AS
  13.

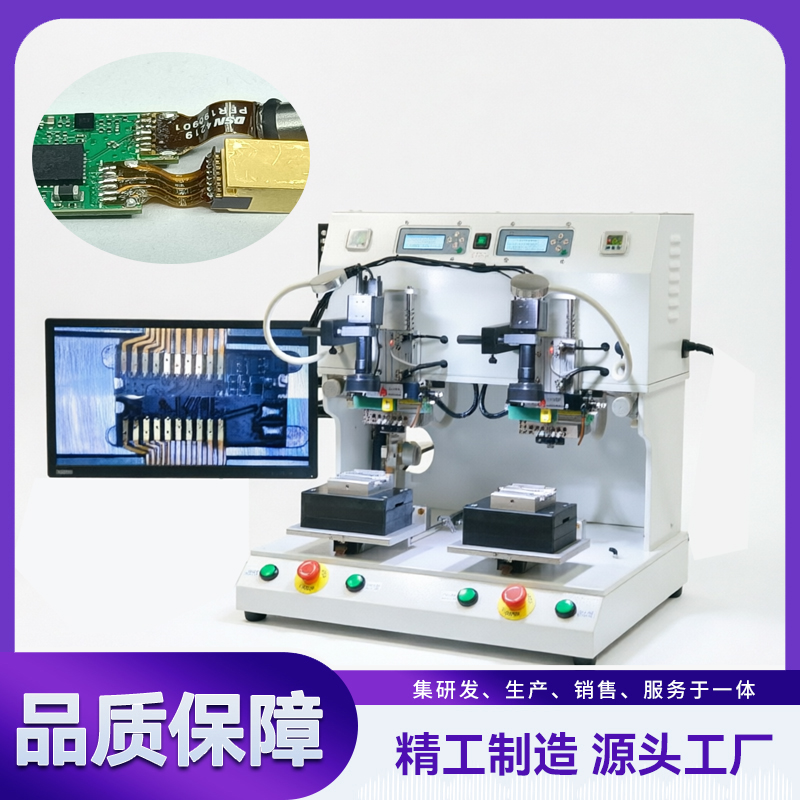

  14. 从设备结构上看，它主要具备以下特点：

      1. 双头设计：顶部有两个独立的热压焊接头，可以同时或分别对两个工件进行加工，提高了生产效率。
      2. 视觉对位系统：机器上方配有工业相机和显示屏，通过摄像头实时采集工件图像，并显示在操作屏上，方便操作人员进行精准定位。
      3. 双工位平台：底部设有两个独立的工作平台，可以放置待加工的电路板（PCB）或柔性线路板（FPC）。
      4. 参数显示与控制：机身正面配有数字显示屏和操作按钮，可以精确控制和显示温度、压力、时间等关键工艺参数。右侧还设有压力表，用于监测气压。

      这类设备通常用于电子制造行业中，对软硬结合板、柔性排线（FPC）、扁平电缆（FFC）与PCB板之间的焊接，或者对SMD元件、热敏元件进行精密加热贴合。
