外形

桌上式(立式)

重量

约110㎏

颜色

电脑白

2.工厂设施供应要求

电源供应

AC220V  2000W

环境要求

清结干燥的环境，避免潮湿或者高温

工作气压/管径

0.40－0.70Mpa压缩空气

3.设备软件部分

编程器

单片机（两套）

参数设置

设定运行程序

4.视像系统

CCD 镜头

（两套）

显示器

（壹套）

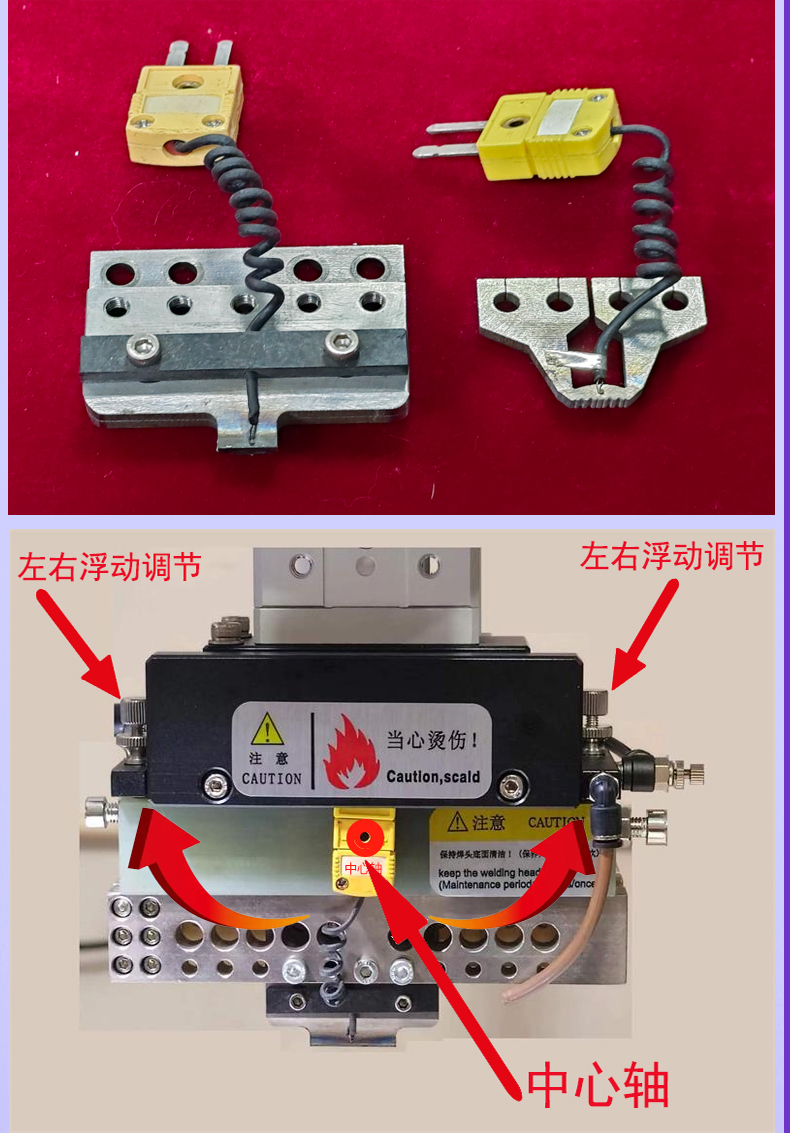

5.压头

金属属性

脉冲加热式，材质为TC4

尺寸

可根据客户产品需要订做，最大可做尺寸90×5mm

温度均匀范围

±2℃

热压头平整度

±0.05mm

传感器类型

K type

6.夹具

基板材质

铝合金+高密度电木

真空吸附力

真空吸附或固定式,根据实际订做而定

基板的平整度调整

根据样品制作基板夹具

工作状态方式

单工位前后自动推拉定式

夹具的可调节性

单轴或X、Y、轴微调,根据实际订做而定

7.主压系统

压力控制

1-42kgf/cm²可调

加热方式

脉冲式

温度控制

二段， 室温--600℃ ±5℃

时间控制

1S—99S  可调

气缸规格

32缸径配合16缸径

压接计算器

记录压接产品数量的压接次数

压接温度分段

第一段预压温度，第二段压接温度，第三段冷却温度

工作台尺寸

230×190mm（两套）

外形尺寸（L×W）

视产品压位而定，一般最大200×150mm

8.其他要求

加温保护

有上限温度保护，超负荷有硬件保险保护，感温线断路保护

误操作防护

按急停开关保护

零件表面处理

部分器件做阳极硬化处理

9.设备保修

机器保修一年（耗材除外，焊头和夹具）
