铡刀式铝基板分板机亚兰ylvc-2,一款适合分切铝基板的分板机,应力小,确保元件在分切的过程中不受损坏

  • 发布日期:2022-9-2 16:13:55 阅读次数:816
  • 铡刀式铝基板分板机亚兰ylvc-2,一款适合分切铝基板的分板机,应力小,确保元件在分切的过程中不受损坏

    LED铝基板分板机铡刀式分板机

    ********************************YLVC-2产品简介

            YLVC-2分板机,采用气电式轻量化设计,一次完成微剪切应力切板行程,适用于分切带有V形槽的PCB线路板。

            ☆ 无圆刀型分板时产生的弓形波(BOW WAVES)及微裂痕(MICRO CRACK),使用楔形刀具线性分板,剪切应力降低,使敏感的SMD组件,甚至电容均可不受影响,产品潜在质量风险降低。

            ☆ 切板行程(即上下刀具开口可调范围)0.3-3mm ,绝无操作安全上的顾虑,刀具采用高速钢精密研磨制成,可重复研磨使用。



    分切原理

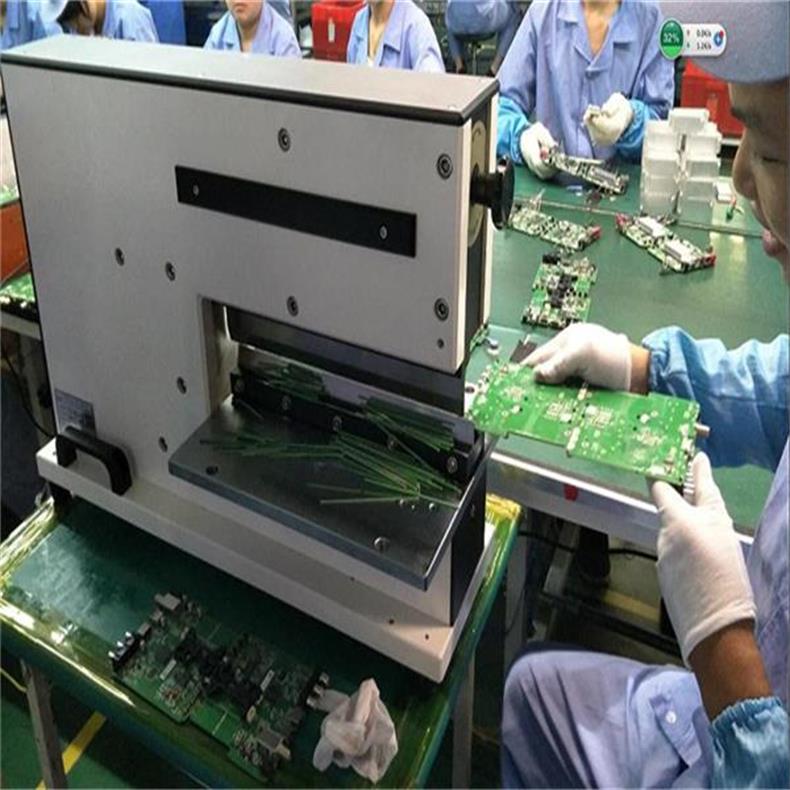

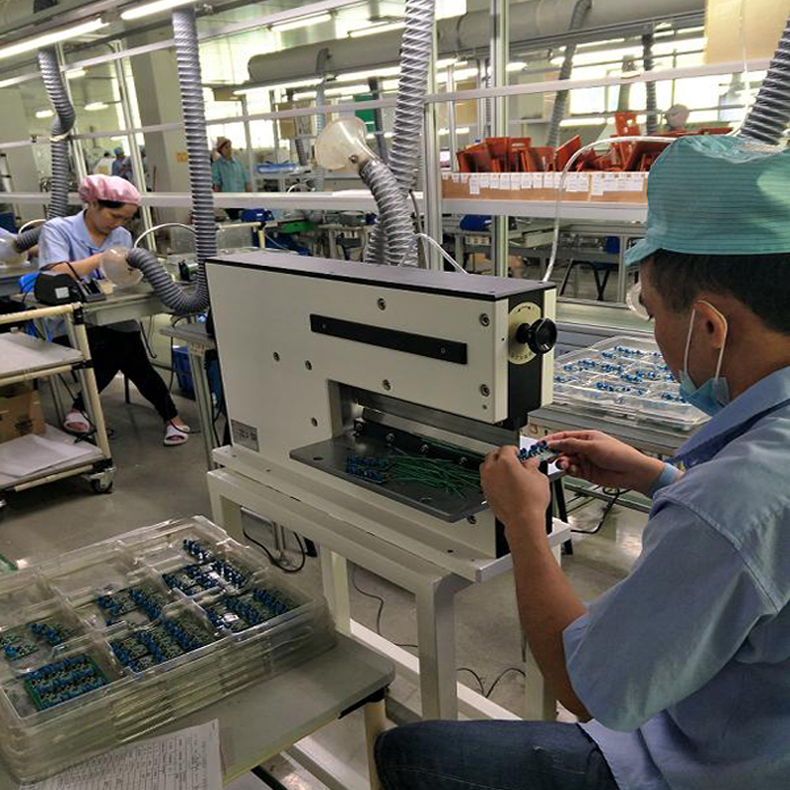

            将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口,顺着刀刃送入到刀内适当位置进行防呆,然后脚踩脚踏阀,气缸工作使上切刀下降,从而将V-CUT连板分离.


    技术参数

             ☆ 型号    YLVC-2

             ☆ 使用电压    220VAC

             ☆ 工作压力   0.4-0.6Mpa

             ☆ 机器重量    120kg

             ☆ 外形尺寸  720×300×440mm

             ☆ 刀具尺寸   上切刀6X60X356MM  下切刀6X38X356MM ,单次有效分板长度330MM

             ☆ 适用范围  凡有V-CUTSMD PCB板皆可适用于此机器

    功能特点

             ☆ 裁切率为1/1分割,由脚踏板开关控制。

             ☆ 裁切刀组为被动启动,可安全掌握裁切线及位置;裁切应力小,不易形成龟裂现象.

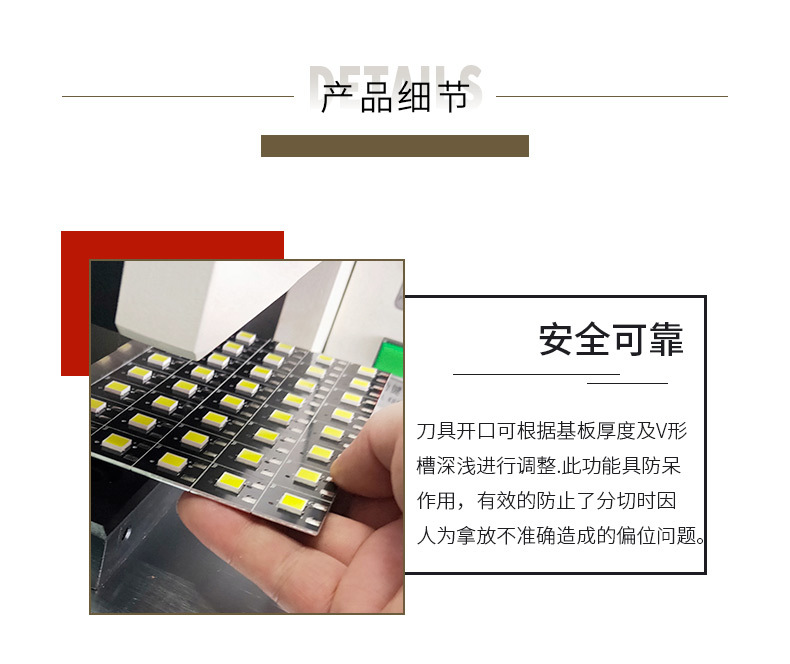

             ☆ 刀具开口可根据基板厚度及V形槽深浅进行调整.此功能具防呆作用,有效的防止了分切时因人为拿放不准确造成的偏位问题。

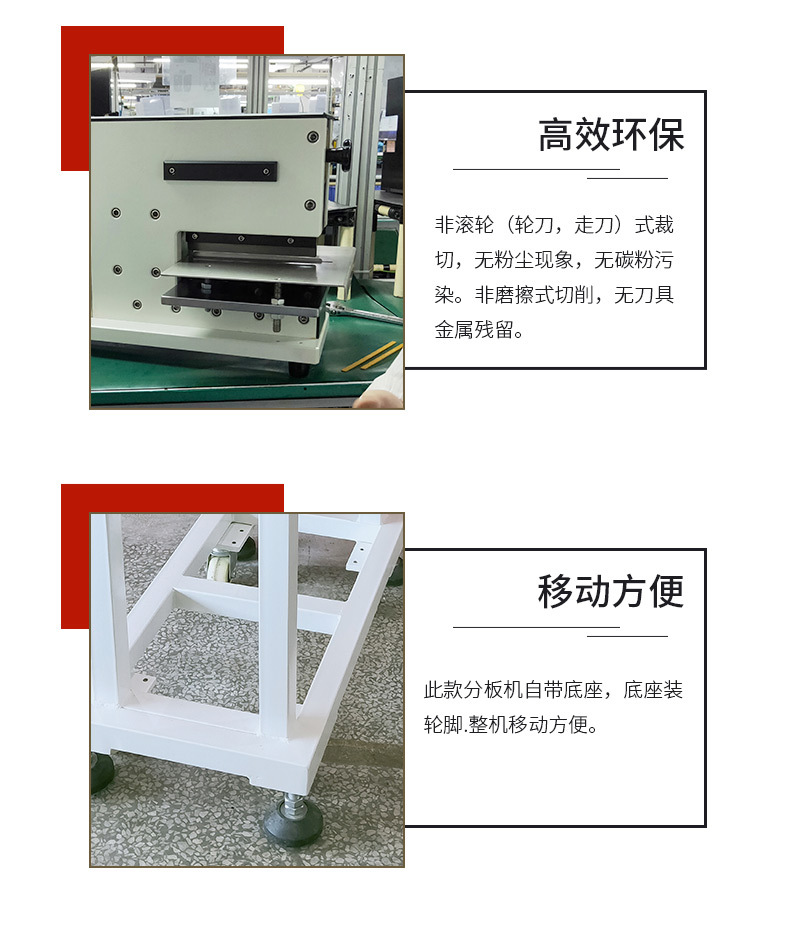

            ☆ 非滚轮(轮刀,走刀)式裁切,无粉尘现象,无碳粉污染。

            ☆ 非磨擦式切削,无刀具金属残留。

            ☆ 刀具由台湾专业刀具工厂制作,材质为日本高速钢。

            ☆ 此款分板机自带底座,底座装轮脚.整机移动方便。

            ☆ 使用4-5KG的空压,无须特定切割场所;刀具以防锈保养油擦拭即可。
